Настройка мониторинга кластера

YTsaurus позволяет выгружать метрики объектов кластера в различные системы мониторинга.

Для сбора метрик используется Prometheus. Для просмотра метрик можно использовать Grafana, а также встроенные дашборды в UI YTsaurus.

Установка и настройка Prometheus

Для сбора метрик используется Prometheus Operator. Компоненты YTsaurus и Odin автоматически размечаются метками для сбора метрик. Helm-чарт Odin при установке самостоятельно создает ресурс ServiceMonitor для своих метрик. Для сбора метрик с компонентов кластера мы создадим отдельный ServiceMonitor вручную.

  1. Установите Prometheus-оператор согласно инструкции.

  2. Убедитесь, что под оператора находится в состоянии Running:

    kubectl get pods -l app.kubernetes.io/name=prometheus-operator

  3. Создайте файл prometheus.yaml:

    prometheus.yaml
    apiVersion: monitoring.coreos.com/v1
kind: Prometheus
metadata:
  name: prometheus
spec:
  serviceAccountName: prometheus
  resources:
    requests:
      memory: 400Mi
  enableAdminAPI: true

  storage:
    volumeClaimTemplate:
      spec:
        accessModes: ["ReadWriteOnce"]
        resources:
          requests:
            storage: 10Gi

  serviceMonitorSelector:
    matchLabels:
      yt_metrics: "true"

  additionalArgs:
    - name: log.level
      value: debug

---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: prometheus

---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: prometheus
rules:
  - apiGroups: [""]
    resources:
      - services
      - endpoints
      - pods
      - namespaces
    verbs: ["get", "list", "watch"]
  - apiGroups:
      - "discovery.k8s.io"
    resources:
      - endpointslices
    verbs:
      - "get"
      - "list"
      - "watch"

---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: prometheus
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: prometheus
subjects:
  - kind: ServiceAccount
    name: prometheus
    namespace: default

---
apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  name: ytsaurus-metrics
  labels:
    yt_metrics: "true"
spec:
  namespaceSelector:
    any: true
  selector:
    matchLabels:
      yt_metrics: "true"
  endpoints:
    - port: ytsaurus-metrics
      path: /solomon/all
      relabelings:
        - sourceLabels: [__meta_kubernetes_pod_label_ytsaurus_tech_cluster_name]
          targetLabel: cluster
      metricRelabelings:
        - targetLabel: service
          sourceLabels:
            - service
          regex: (.*)-monitoring
          replacement: ${1}

    При необходимости можно модифицировать ServiceMonitor, исходя из ваших требований.

    Для ClusterRoleBinding в разделе subjects[0].namespace надо указать то пространство имен, в котором планируется разворачивать Prometheus.

  4. Примените файл prometheus.yaml:

    kubectl -n <namespace> apply -f prometheus.yaml

  5. Убедитесь, что под Prometheus'а находится в состоянии Running:

    kubectl -n <namespace> get pods -l app.kubernetes.io/name=prometheus

  6. Убедитесь, что сервис Prometheus'а создан:

    kubectl -n <namespace> get svc -l managed-by=prometheus-operator

  7. Выполните простейший запрос и посмотрите, с каких подов собираются метрики:

    Откройте доступ к сервису Prometheus:

    kubectl -n <namespace> port-forward service/prometheus-operated 9090:9090

    Если имеется возможность, откройте UI Prometheus: http://localhost:9090. Если возможность отсутствует, воспользуйтесь подходом с использованием curl.

    В разделе Query выполните простейший запрос:

    yt_accounts_chunk_count{account="sys"}

    Видим для аккаунта "sys" количество чанков:

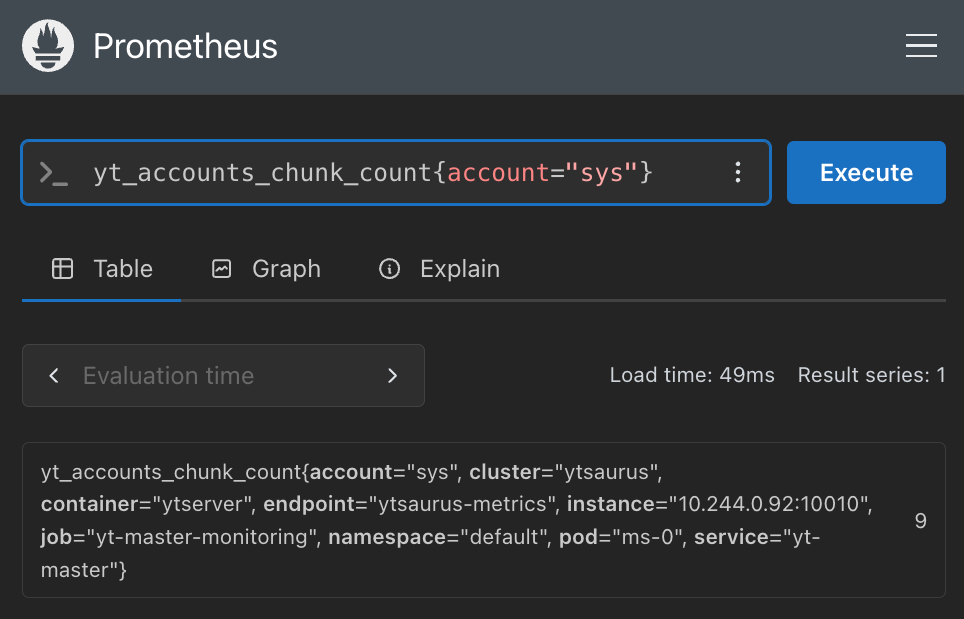

    Prometheus UI

    Рис. 1. Результат запроса количества чанков для аккаунта "sys" в UI Prometheus.

    Важно убедиться, что в метриках проставляется cluster.

    В разделе Status -> Target health можно найти список всех отслеживаемых компонентов.

    Выполните простейший PromQL запрос:

    curl 'http://localhost:9090/api/v1/query?query=yt_accounts_chunk_count\{account="sys"\}' | jq

    Видим для аккаунта "sys" количество чанков:

    {
  "status": "success",
  "data": {
    "resultType": "vector",
    "result": [
      {
        "metric": {
          "__name__": "yt_accounts_chunk_count",
          "account": "sys",
          "cluster": "ytsaurus",
          "container": "ytserver",
          "endpoint": "ytsaurus-metrics",
          "instance": "10.244.0.178:10010",
          "job": "yt-master-monitoring",
          "namespace": "ytsaurus-dev",
          "pod": "ms-0",
          "service": "yt-master"
        },
        "value": [
          1766656488.985,
          "605"
        ]
      }
    ]
  }
}

    Также выполним запрос на получение списка подов, с которых собираются метрики:

    curl 'http://localhost:9090/api/v1/targets?state=active' | jq '
{
  target_count: (.data.activeTargets | length),
  targets: [
    .data.activeTargets[] | {
      pod: .labels.pod,
      namespace: .labels.namespace,
      job: .labels.job,
      health: .health,
      lastError: .lastError,
      scrapeUrl: .scrapeUrl,
      scrapePool: .scrapePool
    }
  ]
}'

    Пример ожидаемого результата:

    {
  "target_count": 16,
  "targets": [
    {
      "pod": "end-0",
      "namespace": "ytsaurus-dev",
      "job": "yt-exec-node-monitoring",
      "health": "up",
      "lastError": "",
      "scrapeUrl": "http://10.244.0.200:10029/solomon/all",
      "scrapePool": "serviceMonitor/default/ytsaurus-metrics/0"
    },
    ...
  ]
}

  8. Если у вас установлен Odin, проверьте, собираются ли его метрики:

    Сбор качественных метрик Odin осуществляется через отдельный ServiceMonitor, создаваемый самим чартом Odin.

    В разделе Target health он будет отображаться так:

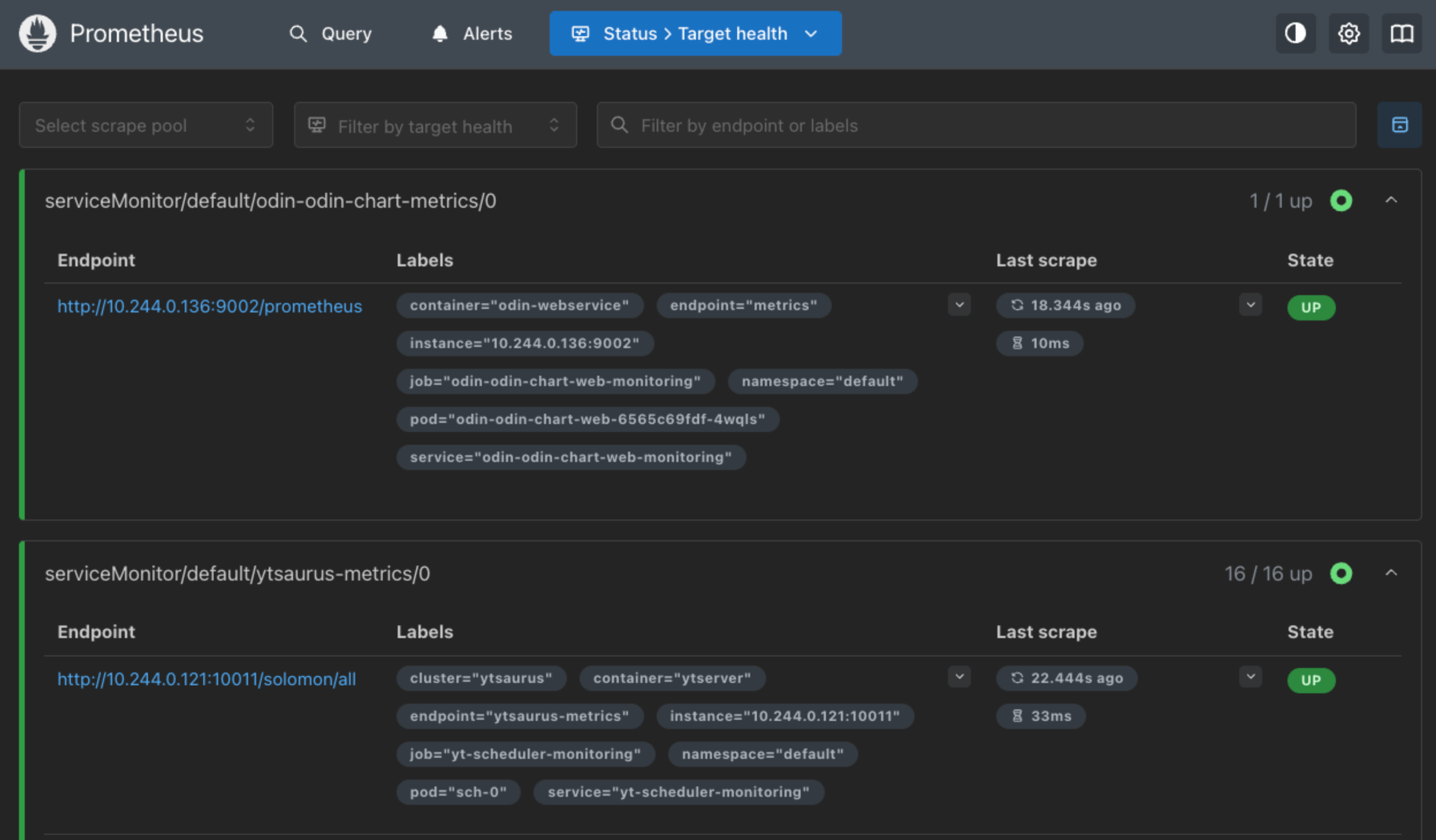

    Odin service in Prometheus UI

    Рис. 2. Пример отображения сервиса Odin в Prometheus.

    Выполним запрос на получение списка подов, содержащих в названии odin, с которых собираются метрики:

    curl 'http://localhost:9090/api/v1/targets?state=active' | jq '
.data.activeTargets
| map(select(.labels.pod | contains("odin")))
| {
    targets: map({
        pod: .labels.pod,
        namespace: .labels.namespace,
        job: .labels.job,
        health: .health,
        lastError: .lastError,
        scrapeUrl: .scrapeUrl,
        scrapePool: .scrapePool
    })
}'

    Пример ожидаемого результата:

    {
  "targets": [
    {
      "pod": "odin-odin-chart-web-6f8f5cbb7f-n5slb",
      "namespace": "default",
      "job": "odin-odin-chart-web-monitoring",
      "health": "up",
      "lastError": "",
      "scrapeUrl": "http://10.244.0.33:9002/prometheus",
      "scrapePool": "serviceMonitor/default/odin-odin-chart-metrics/0"
    }
  ]
}

    Если он не отображается - проверьте наличие ServiceMonitor в том же пространстве имен, что и Prometheus:

    kubectl -n <namespace> get servicemonitor -l app.kubernetes.io/name=odin-chart

    Если он отсутствует - в настройках чарта необходимо включить создание ServiceMonitor.

Готово! Prometheus установлен и настроен для сбора качественных и количественных метрик с Odin и компонентов YTsaurus.

Установка дашбордов в YTsaurus UI

YTsaurus предоставляет готовые дашборды для мониторинга. Их можно отображать непосредственно в веб-интерфейсе YTsaurus.

  1. Передайте в UI переменную окружения PROMETHEUS_BASE_URL с внутренним адресом Prometheus:

    Для настройки интеграции необходим UI, установленный через Helm-чарт.

    В переменную окружения PROMETHEUS_BASE_URL надо передать внутренний URL Prometheus, например: http://prometheus-operated.<namespace>.svc.cluster.local:9090/. Добавьте переменную в секцию ui.env вашего файла values.yaml:

    ui:
  env:
    - name: PROMETHEUS_BASE_URL
      value: "http://prometheus-operated.<namespace>.svc.cluster.local:9090/"

    Обновите настройки чарта:

    helm upgrade --install yt-ui ytsaurus-ui/packages/ui-helm-chart/ -f values.yaml

  2. Дашборды, отображаемые в UI, хранятся в Кипарисе в //sys/interface_monitoring. Для их создания и загрузки используется утилита generate_dashboards. Перейдите в директорию с утилитой и скомпилируйте ее:

    git clone https://github.com/ytsaurus/ytsaurus
cd ytsaurus/yt/admin/dashboards/yt_dashboards/bin
../../../../../ya make

  3. Указав прокси кластера и токен, создайте ноду //sys/interface_monitoring и загрузите дашборд master-accounts в Кипарис:

    export YT_PROXY=<proxy>
export YT_TOKEN=<token>

yt create map_node //sys/interface_monitoring
./generate_dashboards submit-cypress master-accounts --backend grafana

    После этого дашборд появится в веб-интерфейсе YTsaurus.

Для отображения некоторых дашбордов необходимы права доступа к просматриваемым объектам. Например, для работы дашборда master-accounts требуется право use на запрашиваемый аккаунт.

Установка и настройка Grafana

  1. Создайте файл grafana.yaml:

    grafana.yaml
    ---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: grafana-pvc
  labels:
    app: grafana
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 1Gi
---
apiVersion: v1
kind: Secret
metadata:
  name: grafana-secret
  labels:
    app: grafana
stringData:
  admin-user: admin
  admin-password: password
type: Opaque
---
apiVersion: v1
kind: ConfigMap
metadata:
  name: grafana-datasources
  labels:
    app: grafana
data:
  prometheus.yaml: |-
    apiVersion: 1
    datasources:
      - name: Prometheus
        type: prometheus
        url: http://prometheus-operated.<namespace>.svc.cluster.local:9090
        access: proxy
        isDefault: true
        editable: true
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: grafana
  labels:
    app: grafana
spec:
  replicas: 1
  selector:
    matchLabels:
      app: grafana
  template:
    metadata:
      labels:
        app: grafana
    spec:
      securityContext:
        fsGroup: 472
      containers:
        - name: grafana
          image: grafana/grafana:12.1.4
          ports:
            - containerPort: 3000
              name: http
          env:
            - name: GF_SECURITY_ADMIN_USER
              valueFrom:
                secretKeyRef:
                  name: grafana-secret
                  key: admin-user
            - name: GF_SECURITY_ADMIN_PASSWORD
              valueFrom:
                secretKeyRef:
                  name: grafana-secret
                  key: admin-password
          volumeMounts:
            - mountPath: /var/lib/grafana
              name: grafana-storage
            - mountPath: /etc/grafana/provisioning/datasources
              name: grafana-datasources
              readOnly: true
          resources:
            requests:
              cpu: 250m
              memory: 750Mi
            limits:
              cpu: 250m
              memory: 750Mi
      volumes:
        - name: grafana-storage
          persistentVolumeClaim:
            claimName: grafana-pvc
        - name: grafana-datasources
          configMap:
            name: grafana-datasources
---
apiVersion: v1
kind: Service
metadata:
  name: grafana
  labels:
    app: grafana
spec:
  type: ClusterIP
  ports:
    - port: 3000
      targetPort: http
  selector:
    app: grafana

    Стоит указать безопасный пароль в Secret и (или) создать его через kubectl create secret вместо apply.

    В ConfigMap в поле url необходимо заменить <namespace> на тот, который вы используете.

  2. Примените файл grafana.yaml:

    kubectl -n <namespace> apply -f grafana.yaml

  3. Убедитесь, что под и сервис для Grafana запущены:

    kubectl -n <namespace> get all -l app=grafana

  4. Перейдите в интерфейс Grafana, выполните простейший запрос и создайте сервисный аккаунт:

    Откройте доступ к UI:

    kubectl -n <namespace> port-forward service/grafana 3000:80

    Зайдите в UI: http://localhost:3000.

    В левом скрывающимся окне переходим в раздел Connections -> Data sources.

    Если datasource Prometheus уже существует, переходим в него и в самом низу нажимаем на Save & test. Если в ответ видим "Successfully queried the Prometheus API.", то Grafana успешно связалась с Prometheus.

    Если произошла какая-либо ошибка, стоит проверить указанный "Prometheus server URL". Далее стоит обновить ConfigMap с прошлого этапа, чтобы URL и другие параметры в нем оказались правильными. Также для этого datasource сохраним uid:

    Как получить UID datasource?

    Переходим на страницу с UID:

    http://localhost:3000/connections/datasources/edit/prometheus

    Последняя часть URL, а именно prometheus в данном случае, и будет являться нужным нам UID.

    Генератор дашбордов взаимодействует с Grafana при помощи сервисного аккаунта. Получить токен можно в Administration -> Users and access -> Service accounts. Роль сервисного аккаунта должна быть не ниже "Editor". Сохраняем токен сервисного аккаунта, например, glsa_bk1LYYY.

  5. При помощи собранной в прошлом разделе утилиты generate_dashboards сгенерируем и загрузим дашборд master-accounts в Grafana:

    ./generate_dashboards \
    --dashboard-id ytsaurus-master-accounts \
    --grafana-api-key glsa_bk1LYYY \
    --grafana-base-url http://localhost:3000/ \
    --grafana-datasource '{"type":"prometheus","uid":"prometheus"}' \
    submit master-accounts \
    --backend grafana

    В параметр --dashboard-id рекомендуется передавать название дашборда с префиксом ytsaurus-. Это потребуется для дальнейшей связки YTsaurus UI с Grafana.

    В разделе Dashboards будет видно загруженный дашборд.

Редиректы с YTsaurus UI в Grafana

  1. Откройте публичный доступ к Grafana, допустим по адресу https://grafana.ytsaurus.tech/.

  2. Передайте в YTsaurus UI переменную окружения GRAFANA_BASE_URL с внешним адресом Grafana таким же способом, как и в прошлом разделе документации.

  3. Справа от выбора временного диапазона появится кнопка "Grafana", перейдя по которой пользователь попадет на тот же самый дашборд с теми же параметрами за тот же промежуток времени.

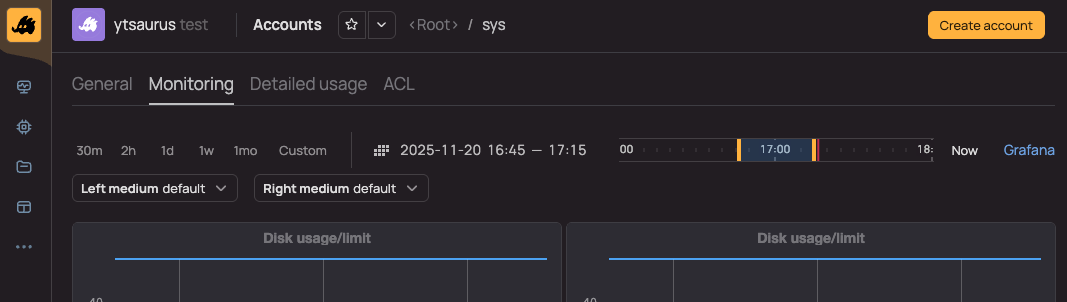

    YTsaurus UI

    Рис. 3. Демонстрация кнопки во внутреннем UI кластера.

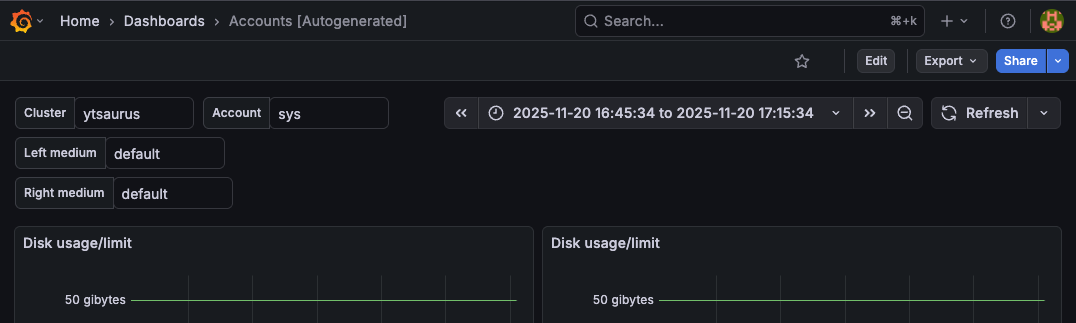

    Grafana UI

    Рис. 4. Интерфейс Grafana с теми же параметрами, что и во внутреннем UI с рис. 3.

По умолчанию кнопка доступна всем пользователям кластера.

Если создать документ //sys/interface_monitoring/allow_grafana_url, то кнопка будет видна только пользователям, которые имеют право use на этот документ.

Поддержанные дашборды

В данный момент поддерживаются следующие дашборды:

  • master-accounts
  • scheduler-operation
  • bundle-ui-user-load
  • bundle-ui-resource
  • bundle-ui-cpu
  • bundle-ui-memory
  • bundle-ui-disk
  • bundle-ui-lsm
  • bundle-ui-network
  • bundle-ui-efficiency
  • bundle-ui-rpc-proxy-overview
  • bundle-ui-rpc-proxy
  • scheduler-internal
  • scheduler-pool
  • cluster-resources
  • master-global
  • master-local
  • queue-metrics
  • queue-consumer-metrics
  • http-proxies
Предыдущая
Микросервисы
Следующая
Описание
