Structured Streaming

В версии SPYT 1.77.0 появилась поддержка стриминговых процессов поверх YTsaurus.

Общая схема Spark Structured Streaming в SPYT

Основные понятия

Очередь — любая упорядоченная динамическая таблица.

Сonsumer — сортированная таблица с некоторой фиксированной схемой. Консьюмер находится в соотношении many-to-many с очередями и представляет из себя потребителя одной или нескольких очередей. Задача консьюмера — хранить оффсеты по партициям читаемых очередей.

Source — источник данных. В стриминге поверх Queue API это очередь (упорядоченная динамическая таблица).

Sink — приёмник данных. Например, выходная динамическая таблица.

Microbatch — порция данных, которая обрабатывается за одну итерацию стриминга.

Streaming Query — непрерывно выполняемый процесс, который обрабатывает поток данных микробатчами. Читает данные из Source, применяет заданные преобразования и записывает результаты в Sink. Создается методом start() класса DataStreamWriter.

Хранилище чекпоинтов

YTsaurus может выступать в роли надежного хранилища оффсетов и других метаданных. Для этого необходимо указать опцию checkpointLocation со значением yt:///.... После чего вся метаинформация об этой задаче будет сохраняться по указанному пути.

Листинг 1 — Пример использования хранилища чекпоинтов

val numbers = spark
  .readStream
  .format("rate")
  .option("rowsPerSecond", 1)
  .load()
  .select($"timestamp", floor(rand() * 10).as("num"))

val groupedNumbers = numbers
  .withWatermark("timestamp", "5 seconds")
  .groupBy(window($"timestamp", "5 seconds", "3 seconds"), $"num")
  .count()

val job = groupedNumbers
  .writeStream
  .option("checkpointLocation", "yt:///tmp/spark-streaming/sample01/checkpoints")
  .trigger(ProcessingTime(1000))
  .foreachBatch { (frame: DataFrame, batchNum: Long) =>
    frame.write.mode(SaveMode.Append).yt("//tmp/spark-streaming/sample01/result")
  }

val query = job.start()
query.awaitTermination()

Стриминг очередей YTsaurus

YTsaurus имеет собственную реализацию очередей, основанных на упорядоченных динамических таблицах.

На текущий момент SPYT кластер способен оперировать только с данными, расположенными на том же кластере YTsaurus. Это ограничение накладывается и на консьюмеры/очереди.

Перед запуском стриминговой задачи необходимо создать и настроить очереди в соответствии с документацией. В случае чтения — создать таблицы очередей и консьюмеров, произвести регистрацию. Запись результатов стриминга производится в упорядоченную динамическую таблицу, созданную и примонтированную заранее.

После обработки очередной порции данных совершается коммит нового смещения, что позволяет уведомлять входную таблицу о возможности удалить неактуальные строки.

При использовании очередей на чтение и на запись действуют гарантии at-least-once.

Листинг 2 — Пример использования очередей на языке Scala

val numbers = spark
  .readStream
  .format("yt")
  .option("consumer_path", "//tmp/spark-streaming/sample02/consumer")
  .load("//tmp/spark-streaming/sample02/queue")

val job = numbers
  .writeStream
  .option("checkpointLocation", "yt:///tmp/spark-streaming/sample02/checkpoints")
  .trigger(ProcessingTime(2000))
  .format("yt")
  .option("path", "//tmp/spark-streaming/sample02/result")

val query = job.start()
query.awaitTermination()

Листинг 3 — Пример использования очередей на языке Python

from pyspark.sql.functions import length
from spyt import spark_session

with spark_session() as spark:
    df = spark \
        .readStream \
        .format("yt") \
        .option("consumer_path", "//tmp/spark-streaming/sample02/consumer") \
        .load("//tmp/spark-streaming/sample02/queue")
    df\
        .select("data") \
        .withColumn('data_length', length("data")) \
        .writeStream \
        .format("yt") \
        .option("checkpointLocation", "yt:///tmp/spark-streaming/sample02/checkpoints") \
        .option("path", "//tmp/spark-streaming/sample02/result") \
        .start().awaitTermination()

Механизм обработки микробатча в Streaming Query

1. Инициализация батча

   Драйвер запускает обработку нового микробатча #N:

   • Получает текущие оффсеты (lowerIndex) для всех партиций очереди.
   • Вычисляет upperIndex для каждой партиции по формуле:

     upperIndex = min(
         lowerIndex + max_rows_per_partition,
         текущий_конец_очереди
     )


2. Сравнение lowerIndex и upperIndex

   Для каждой партиции:

   • Если lowerIndex < upperIndex:
     • Выполняется метод advanceConsumer для фиксации оффсетов батча #N-1 в консьюмере.
     • Формирует таски для экзекьюторов.
   • Иначе: пропускает обработку (пустой батч).

3. Исполнение на экзекьюторах

   Каждый экзекьютор для своей партиции:

   • Читает данные, используя метод pullConsumer.
   • Применяет трансформации (если есть).
   • Пишет данные в выходную таблицу.

4. Создание чекпоинт файлов на Кипарисе для батча #N

   • Файл в директории offsets.
   • Файл в директории commits.

5. Новая итерация

   • Система переходит к батчу #N+1.
   • Повторяет шаги 1-3 с новыми оффсетами.
   • Только на 2 этапе итерации #N+1 вызывается commit батча #N, если есть доступные строки.

Работа с оффсетами

На текущий момент оффсеты хранятся в 2 местах:

1. В чекпоинт файлах, создаваемых Sparkом автоматически в директории.
2. В таблице consumer.

Определение lowerIndex и upperIndex для каждой партиции

1. Spark пытается найти последний чекпоинт файл на Кипарисе.
   • Если файл есть, то получает из него структуру с оффсетами, содержащую lowerIndex для каждой партиции.
   • Если нет, то берутся оффсеты из консьюмера.
2. Для каждой партиции входной очереди происходит получение максимального $row_index — upper_row_index.
3. Анализируется опция max_rows_per_partition:
   • Если она установлена, то для каждой партиции вычисляется upperIndex для каждой партиции по формуле:

     upperIndex = min(
         lowerIndex + max_rows_per_partition,
         upper_row_index
     )


Возможный рассинхрон оффсетов

Из-за особенности позднего вызова метода commit, реализованной в самом Spark, оффсеты в консьюмере могут "отставать" от оффсетов в чекпоинт файлах на 1 батч, если:

• Батч #N полностью обработан, но батч #N+1 еще не инициализирован.
• Батч #N+1 пустой и не будет обработан, потому что во входной очереди нет (или не осталось) непрочитанных строк.

Тогда оффсеты в последнем чекпоинт файле будут соответствовать upperIndex батча #N, а поле offset в консьюмере будут соответствовать upperIndex.

Достижение семантики exactly-once

Spark Structured Streaming, работающий поверх YTsaurus очередей, предоставляет гарантию at-least-once.

В некоторых сценариях возможно достичь гарантии exactly-once при одновременном выполнении двух условий:

1. Преобразования без сохранения состояния (stateless processing)

   К таким операциям относятся:

   • Простые трансформации (select, filter, withColumn).
   • Проекции и переименование колонок.
   • Любые операции, где каждая выходная строка зависит строго от одной входной строки.

2. Инъективное отображение данных

   Должны соблюдаться требования:

   • Каждая входная строка преобразуется не более чем в одну выходную.
   • Отсутствуют операции, порождающие дубликаты (например, join, groupBy, union без дедупликации).

Необходимые действия:

1. Установить опцию include_service_columns в значение true. Тогда стриминговый датафрейм будет содержать столбцы __spyt_streaming_src_tablet_index и __spyt_streaming_src_row_index, соответствующие столбцам $tablet_index и$row_index читаемой очереди.
2. Создать выходную сортированную динамическую таблицу с ключевыми колонками __spyt_streaming_src_tablet_index и __spyt_streaming_src_row_index. Можно назвать эти колонки в выходной таблице по-другому, но тогда и в датафрейме необходимо переименовать их (как в примере ниже).
3. Если чтение происходит из более чем одной очереди, можно добавить в датафрейм (с помощью withColumn()) и в выходную таблицу ключевую колонку, содержащую уникальный идентификатор исходной очереди. Например, id или путь к очереди (как в примере ниже).
4. Достигаем at-most-once благодаря тому, что
   • В любой очереди комбинация значений столбцов $tablet_index и $row_index уникальна.
   • В выходной сортированной динамической таблице колонки __spyt_streaming_src_tablet_index и __spyt_streaming_src_row_index ключевые.

В результате: at-least-once + at-most-once = exactly-once.

Листинг 4 — Использование опции include_service_columns

import spyt
from pyspark.sql import SparkSession
from pyspark.sql.functions import lit
from yt.wrapper import YtClient
import os


yt = YtClient(proxy="hume.yt.yandex.net", token=os.environ['YT_SECURE_VAULT_YT_TOKEN'])
spark = SparkSession.builder.appName('streaming example').getOrCreate()

schema = [
    {"name": "src_queue_path", "type": "string"},
    {"name": "tablet_idx", "type": "int64"},
    {"name": "row_idx", "type": "int64"},
    {"name": "some_data", "type": "string"},
]
yt.create("table", result_table_path, recursive=True, attributes={"dynamic": "true", "schema": schema})
yt.mount_table(result_table_path, sync=True)

df = spark \
  .readStream \
  .format("yt") \
  .option("consumer_path", consumer_path) \
  .option("include_service_columns", True) \
  .load(queue_path)
  .withColumnRenamed("__spyt_streaming_src_tablet_index", "tablet_idx")
  .withColumnRenamed("__spyt_streaming_src_row_index", "row_idx")
  .withColumn("src_queue_path", lit(queue_path))

query = df\
  .writeStream \
  .outputMode("append") \
  .format("yt") \
  .option("checkpointLocation", checkpoints_path) \
  .option("path", result_table_path) \
  .start()

Конфигурация количества строк на 1 батч

По умолчанию Spark пытается прочитать все доступные в очереди строки за 1 стриминговый микробатч. Для очередей с большим количеством непрочитанных строк это приведет к OutOfMemoryError на экзекьюторах. Есть 2 опции для установки лимита строк на 1 микробатч:

1. Опция max_rows_per_partition задает максимальное количество строк, которые могут быть прочитаны из одной партиции очереди в рамках одного батча. Например:
   • Если очередь состоит из 3 партиций и max_rows_per_partition равно 1000, то будет прочитано не более 1000 строк каждой партиции, то есть не более 3000 строк за 1 батч. При этом партиции распределяются между экзекьюторами равномерно. Если экзекьюторов не меньше, чем партиций, то каждый будет обрабатывать не более 1 партиции.
   • В простейшем случае, когда очередь состоит из 1 партиции, max_rows_per_partition фактически устанавливает лимит строк на 1 батч.
2. Конфигурационный параметр spark.yt.write.dynBatchSize устанавливает максимально количество строк, которые могут быть записаны в динамическую таблицу за 1 вызов команды modifyRows. Например:
   • Если экзекьютор прочитал 1000 строк, а spark.yt.write.dynBatchSize равно 100, то будет 10 раз последовательно будет сформирован ModifyRowsRequest, содержащий по 100 строк.

Листинг 5 — Использование опции max_rows_per_partition

spark = SparkSession.builder.appName('streaming example') \
   .config("spark.yt.write.dynBatchSize", 100) \
   .getOrCreate()

df = spark \
  .readStream \
  .format("yt") \
  .option("consumer_path", consumer_path) \
  .option("max_rows_per_partition", 1000) \
  .load(queue_path)

query = df\
  .writeStream \
  .outputMode("append") \
  .format("yt") \
  .option("checkpointLocation", checkpoints_path) \
  .option("path", result_table_path) \
  .start()

Композитные типы

Для того чтобы обрабатывать стримингом композитные типы данных, необходимо, как и для батчовых джоб, включать опции parsing_type_v3 и write_type_v3.

Листинг 6 — Обработка композитных типов в Structured Streaming

df = spark \
  .readStream \
  .format("yt") \
  .option("consumer_path", consumer_path) \
  .option("parsing_type_v3", "true") \
  .load(queue_path)

query = df\
  .writeStream \
  .outputMode("append") \
  .format("yt") \
  .option("write_type_v3", True) \
  .option("checkpointLocation", checkpoints_path) \
  .option("path", result_table_path) \
  .start()

Параметры Spark Structured Streaming, задаваемые через Spark методы

Параметры Spark сессии для конфигурации стриминга

Опции

Матрица совместимости

Мониторинг в Spark webUI

Страницы Jobs, Stages, SQL/Dataframes как и в обычном Spark приложении нужны для мониторинга джобов, этапов выполнения и планов запросов.

Environment нужен для просмотра всех конфигурационных параметров Spark сессии и некоторых метрик.

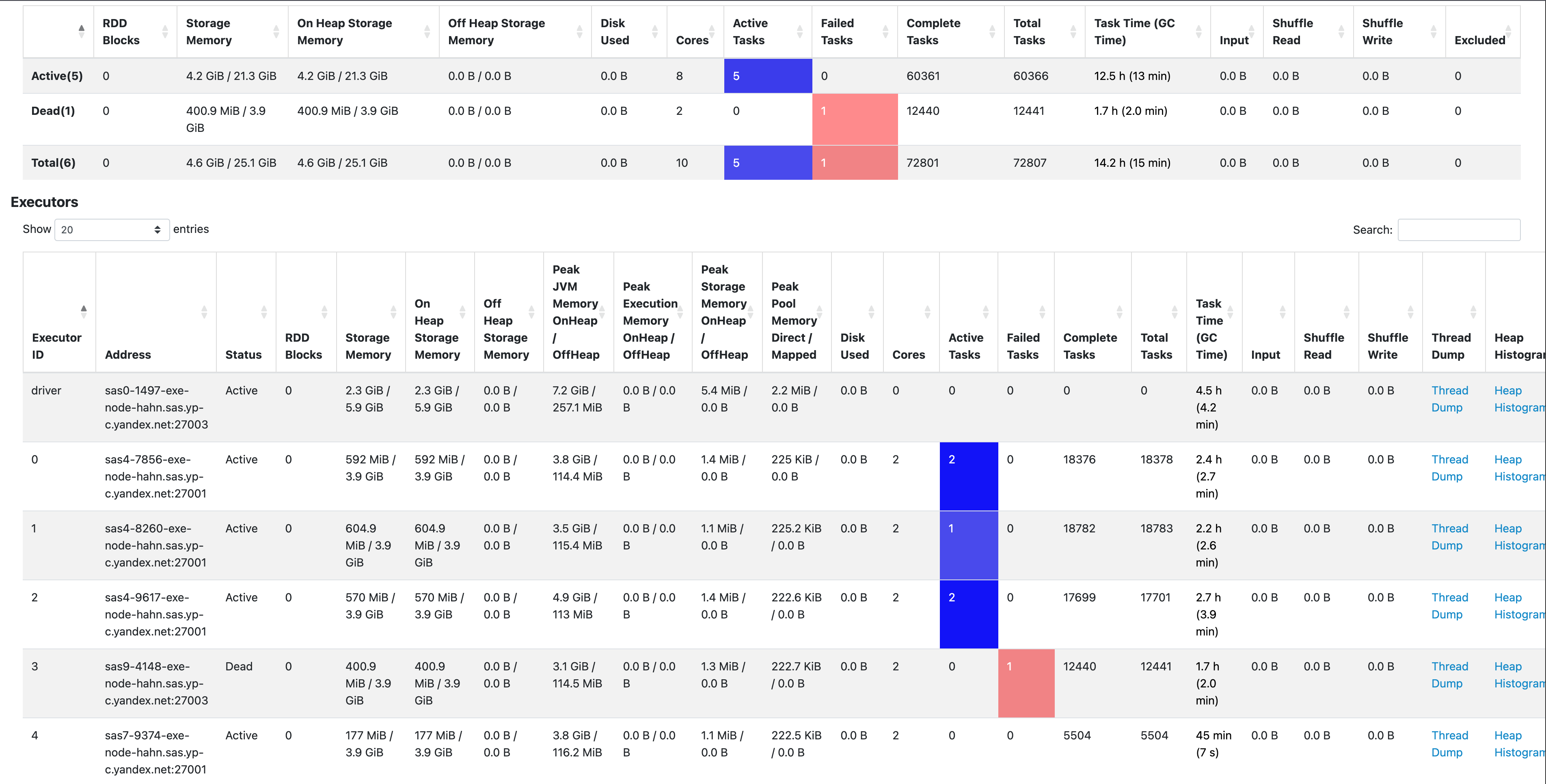

На странице Executors можно посмотреть количество активных, упавших, выполненных тасок и понять, насколько оптимально загружены ядра экзекьюторов. А также можно узнать статистику использования памяти. Иногда при утечке памяти полезно переходить во Thread Dump или Heap Histogram, чтобы найти причину.

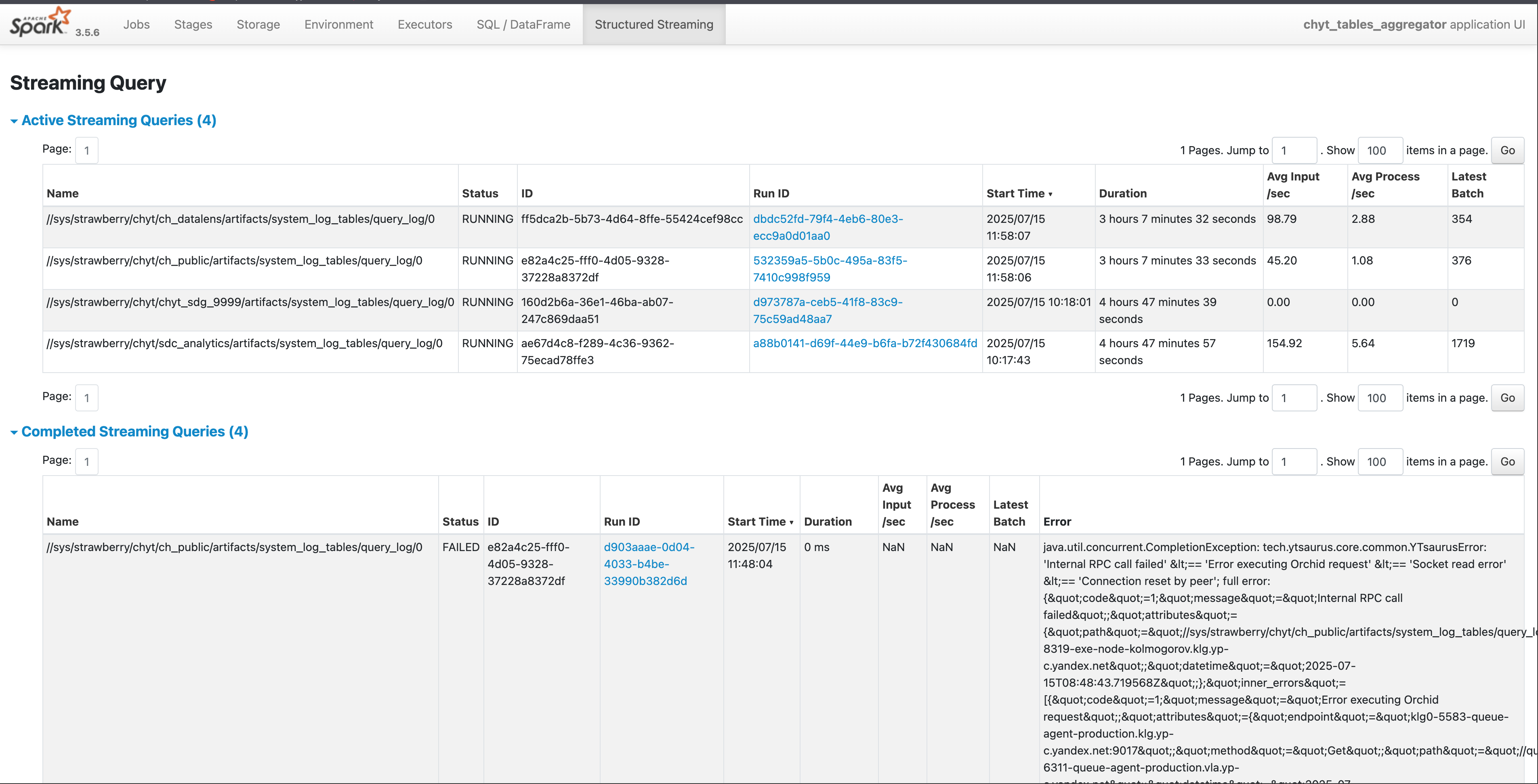

Для стриминговых процессов в webUI по умолчанию появляется страница Structured Streaming. Здесь можно смотреть статистику по активным и по завершенным стримам. В частности, полезно смотреть, с какой ошибкой завершился Streaming Query.

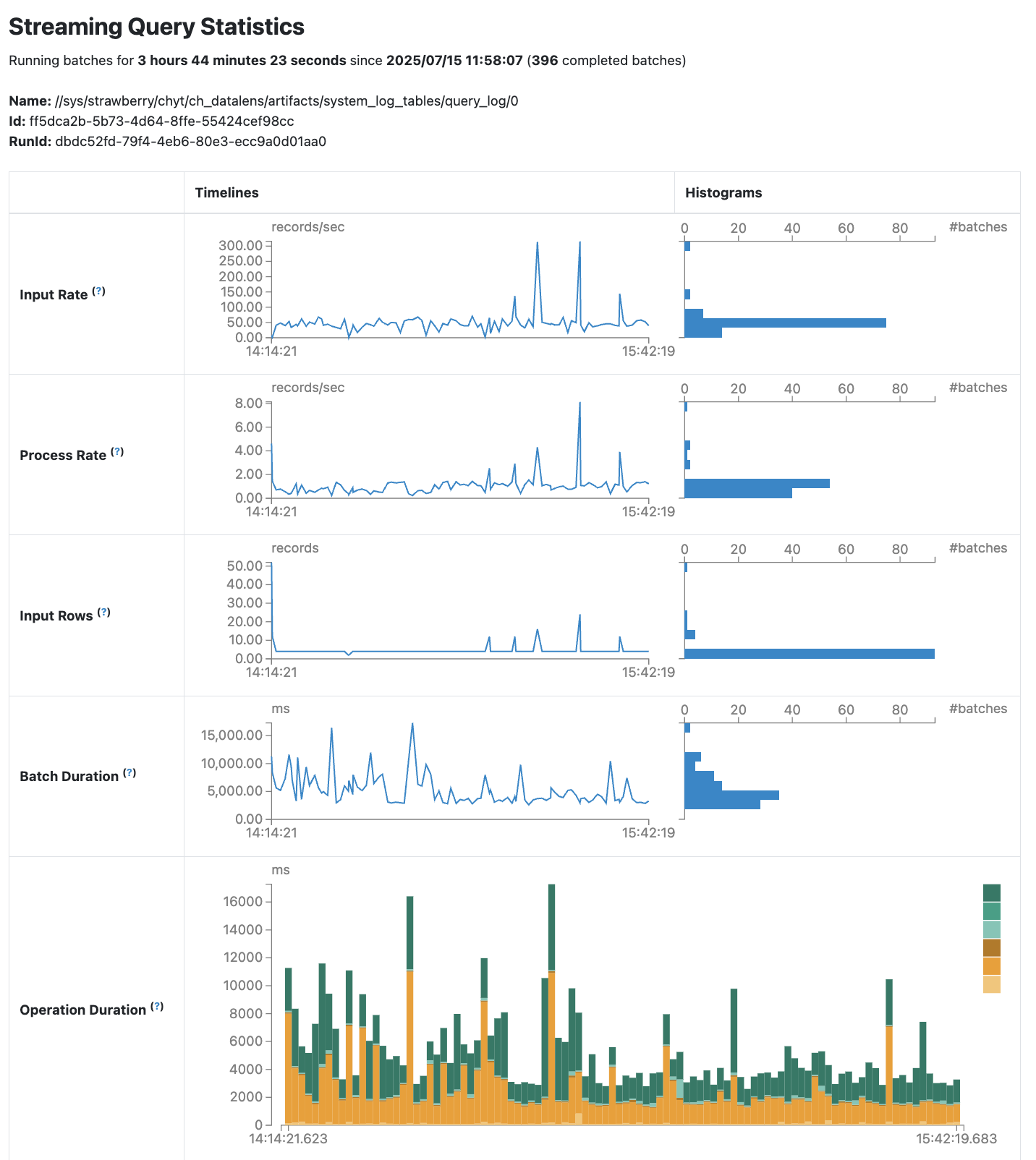

Нажав на Run ID, можно посмотреть более детальную статистику конкретного Streaming Query.

Best practices

• Правильная настройка опций max_rows_per_partition и конфига spark.yt.write.dynBatchSize для ограничения размера строк, обрабатываемых за 1 батч. Важно устанавливать их не слишком большими, так как иначе есть риск получить OutOfMemoryError. Но и не слишком мелкими, так как иначе батчи будут создаваться слишком часто, что значительно увеличивает нагрузку на мастер-сервера и прокси-сервера YTsaurus.

• Установка небольшого значения конфига spark.sql.streaming.minBatchesToRetain. Этот параметр устанавливает минимальное количество последних батчей, метаданные которых необходимо хранить. Это файлы в директории с чекпоинтами на Кипарисе и объекты во внутренних структурах драйвера. По дефолту значение этого конфига равно 100. Для стриминга без трансформаций с сохранением состояния, достаточно выставить --conf spark.sql.streaming.minBatchesToRetain=2. Это позволяет экономить чанки на Кипарисе и память драйвера.

• Устанавливать при создании спарк сессии конфигурационные параметры:

  • .config("spark.streaming.stopGracefullyOnShutdown", True) - Корректно завершить обработку всех созданных батчей и очистить ресурсы перед остановкой стриминга.
  • .config("spark.streaming.stopGracefullyOnShutdown.timeout", ...) — Время на корректное завершение в миллисекундах.
  • .config("spark.sql.adaptive.enabled", False) — Обычное адаптивное выполнение не работает для стриминга. Выключаем его.
  • .config("spark.sql.streaming.adaptiveExecution.enabled", True) — Включаем специальное адаптивное выполнение для стриминговых джобов.

• Настраивать распределение памяти параметрами spark.memory.fraction и spark.memory.storageFraction, например:

  • .config("spark.memory.fraction", 0.5) — 50% памяти на execution, 50% на storage.
  • .config("spark.memory.storageFraction", 0.2) — 20% памяти выделяется на кеш и 80% на обработку данных (подходит, если нет кеширования).
